DRM 数字广播发射机

一、产品概述

本款DRM数字广播发射机，核心搭载恩智浦（NXP）MRFE6VS25GNR1 GaN射频功率晶体管，专为DRM（Digital Radio Mondiale）数字广播系统设计，适配中短波（0.3–30 MHz）广播场景，兼顾全固态架构的高效能与数字广播的高保真特性，可广泛应用于国家应急广播、城市公共广播、校园广播及跨境数字广播台站，实现模拟AM与DRM数字模式的灵活切换，满足现代广播“高效、纯净、多功能”的核心需求，是传统模拟发射机升级改造及新建数字广播台站的优选设备。

产品依托MRFE6VS25GNR1芯片的高功率密度优势，结合先进的数字预失真（DPD）技术与Doherty放大拓扑，在保证DRM信号频谱纯净度的同时，大幅提升整机效率，降低运行能耗，完美契合全球中波广播从模拟向数字转型的行业趋势。

二、核心功能介绍

（一）核心广播功能

- DRM数字广播核心功能：完全兼容DRM标准（符合ETSI ES 201980标准），支持xHE-AAC音频编码，实现接近FM的高清音质传输，同时可承载文本、实时新闻、电子节目指南、紧急警报等附加数据业务，拓展广播服务边界，适配智慧广播与应急信息分发需求。

- 双模灵活切换：支持DRM数字模式与传统AM模拟模式软件切换，无需更换硬件，可兼容现有模拟广播系统，助力台站平滑完成数字化升级，降低改造成本。

- 宽频段适配：覆盖DRM常用中短波频段（1.5–30 MHz），支持多频点可调，可根据台站需求灵活设定发射频率，适配不同覆盖范围的广播需求，有效覆盖半径较同功率模拟AM提升15%–22%。

（二）性能保障功能

- 高线性与频谱纯净：集成数字预失真（DPD）算法与多阶谐波滤波网络，有效抑制邻道干扰，ACPR（邻道功率比）≤-50 dBc，三次谐波抑制≥-45 dBc，五次谐波抑制≥-55 dBc，满足ITU-R SM.328对中波频谱掩模的严格要求，适配DRM OFDM调制的高峰均比（PAPR 10–13 dB）特性。

- 智能保护机制：内置过压、过流、过热、驻波比过大（VSWR）保护功能，实时监测漏极电流、模块温度，出现异常时自动关断输出并上报故障信息，保障设备长期稳定运行，MTBF（平均无故障时间）超过50,000小时。

- 高效散热设计：采用风冷+散热片组合散热，搭配PWM温控风扇，根据模块温度自动调节风扇转速，确保MRFE6VS25GNR1芯片在高功率连续工作状态下温度稳定，避免因过热导致性能衰减。

  三）操控与运维功能

- 便捷操控方式：支持本地触控屏操作与远程PC端、手机端控制（RS485/以太网接口），可实时监测发射功率、频率、模块温度、电源状态等关键参数，支持参数远程配置与固件升级，实现无人值守运维。

- 模块化设计：采用模块化架构，功率放大模块、激励器模块、电源模块可独立拆卸更换，维护便捷，同时支持功率模块并联扩展，灵活提升发射功率，适配不同台站的功率需求。

- 数据监测与上报：内置数据采集模块，可记录设备运行参数、故障信息，支持数据导出与远程上报，便于台站进行设备运维管理与故障排查。

  四）产能适配功能

- 规模化量产适配：产品采用标准化元器件与模块化组装工艺，可实现规模化批量生产，适配不同订单量需求，支持定制化功率配置与功能拓展，满足台站批量采购与个性化需求。

- 稳定产能输出：核心元器件（MRFE6VS25GNR1芯片、滤波器件、电源模块）均选用行业优质供应商，生产过程严格遵循ISO质量管控标准，确保每台设备性能一致性，批量生产合格率≥99.5%。

- 快速交付能力：优化生产流程，常规型号库存充足，定制化型号可在7–15个工作日内完成生产交付，满足台站紧急升级与新建需求。

三、具体产品参数

参数类别

具体参数

核心芯片

MRFE6VS25GNR1（GaN射频功率晶体管），50V供电，25W功率等级，TO-270-2封装，适配中短波频段

工作频段

中短波：1.5–30 MHz（DRM标准频段），支持LW/MW/SW全频段可调

发射功率

常规型号：1kW、5kW、10kW、25kW；可定制：50kW–100kW（模块化并联扩展）

整机效率

≥78%（GaN架构，采用Doherty放大拓扑，优于传统电子管发射机55%–60%的效率）

调制方式

DRM模式：OFDM调制；AM模式：模拟调幅，支持双模软件切换

音频编码

DRM模式：xHE-AAC编码，音质接近FM；AM模式：PCM格式，符合广播标准

频谱指标

ACPR（邻道功率比）≤-50 dBc，三次谐波抑制≥-45 dBc，五次谐波抑制≥-55 dBc，MER（调制误差比）>45dB，满足DRM频谱模板要求

输入输出接口

音频输入：XLR平衡接口（2路备份）；射频输出：N型/7/16”接口；控制接口：RS485、以太网（RJ45）；电源接口：三相380V

供电要求

AC 380V±10%，50Hz，功耗：1kW型号≤1.3kW，5kW型号≤6.4kW，10kW型号≤12.8kW

工作环境

温度：-20℃~+55℃，湿度：10%~90%（无凝露），海拔：≤2000m

设备尺寸

1kW型号：482mm（宽）×88mm（高）×450mm（深）（1U机架式）；5kW型号：600mm×1600mm×800mm（机柜式）；10kW及以上：定制机柜（多单元组合）

防护等级

IP54（机柜式）、IP30（机架式），防尘、防溅水，适配台站户外/机房安装

产能参数

月产能：常规型号100台/月，定制型号50台/月；年产能：常规型号1200台，定制型号600台；批量生产合格率≥99.5%，交货周期：常规型号3–5个工作日，定制型号7–15个工作日

质保期限

整机质保1年，核心模块（MRFE6VS25GNR1芯片、激励器）质保2年，提供终身技术支持与维修服务

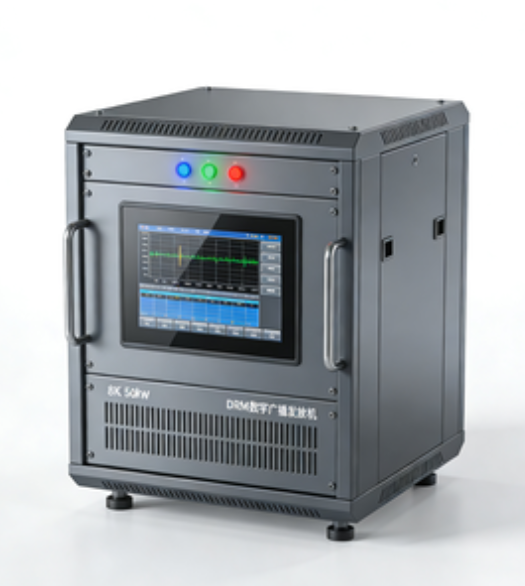

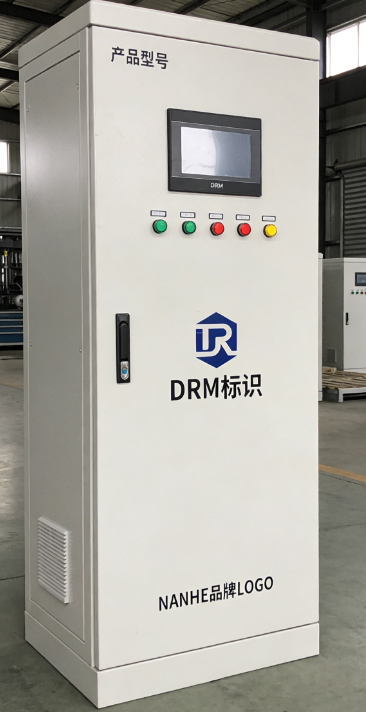

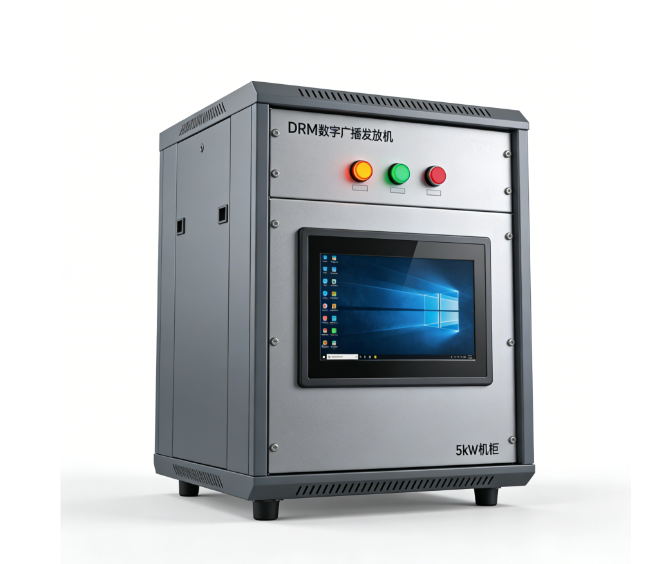

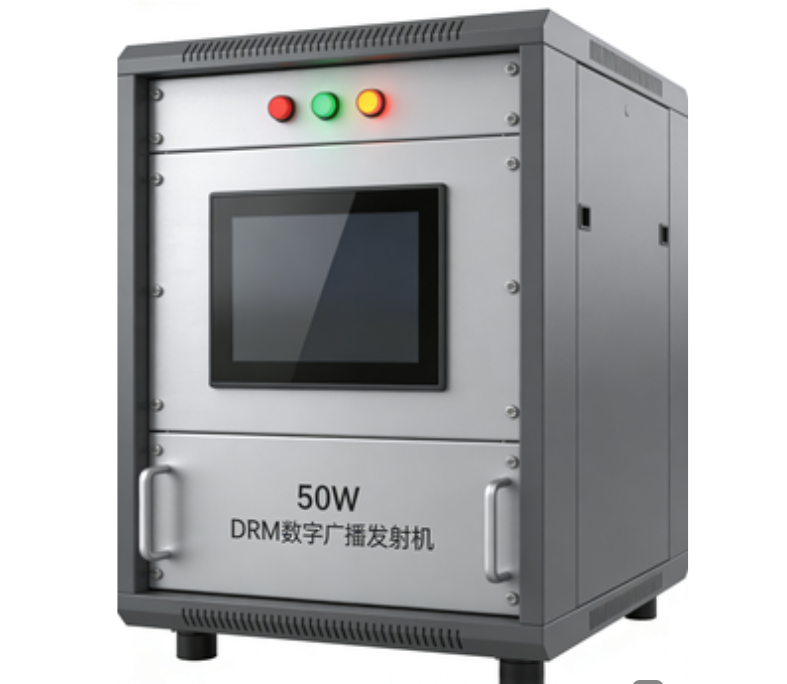

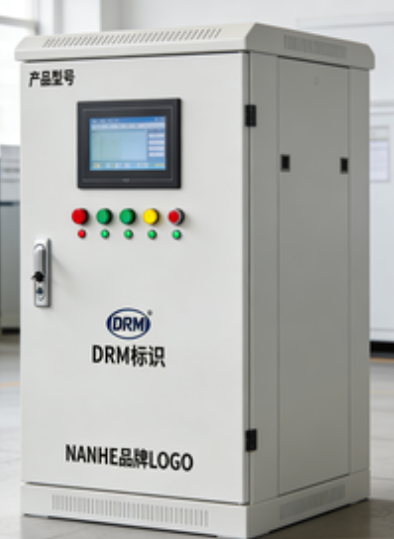

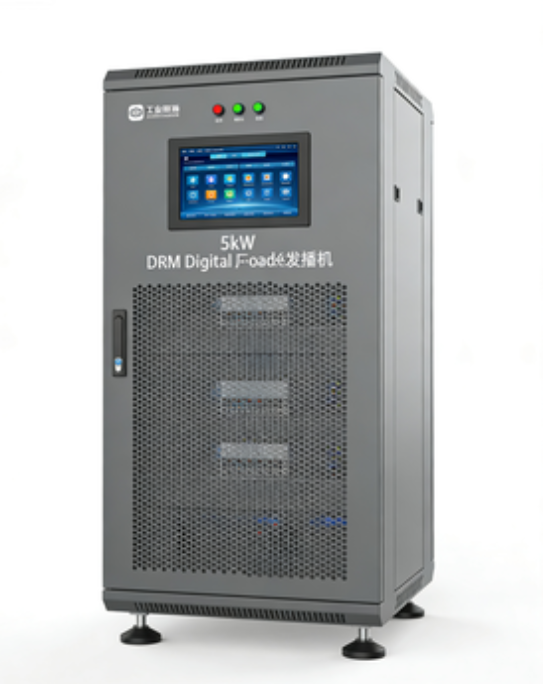

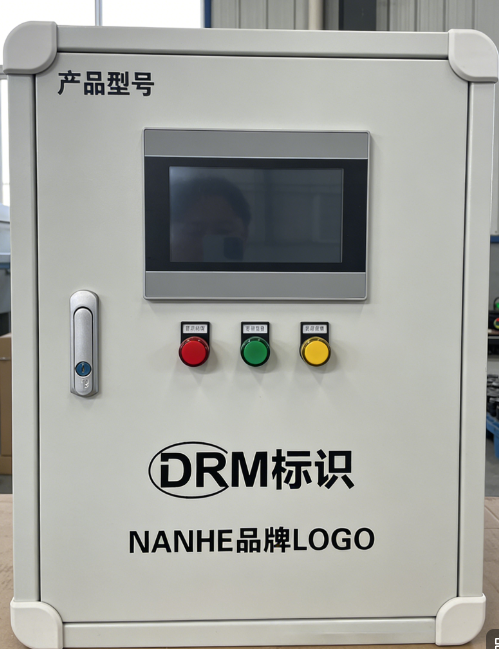

四、产品图⽚描述

五、产品优势总结

1. 核⼼优势：搭载MRFE6VS25GNR1 GaN芯⽚，功率密度⾼、稳定性强，结合全固态架构与DPD技

术，整机效率⾼、频谱纯净，完美适配DRM数字⼴播的⾼峰均⽐需求；

2. 功能优势：⽀持DRM/AM双模切换，可承载多类型附加数据业务，智能保护与远程运维功能完善，

降低台站运维成本，适配应急⼴播与智慧⼴播需求；

3. 产能优势：标准化⽣产流程，产能稳定，批量⽣产合格率⾼，交货周期短，⽀持定制化需求，可满

⾜台站批量采购与个性化升级需求；

4. ⾏业优势：符合全球中波⼴播数字化转型趋势，兼容现有模拟系统，是台站数字化升级的⾼性价⽐

选择，⼴泛适配各类⼴播场景，具备较强的市场竞争⼒。
